メーカー：NDTマート

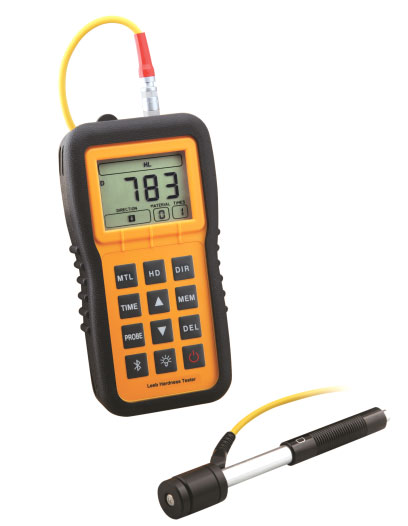

リバウンド式 硬度計 Dタイプ（汎用タイプ） KH-160
インパクトデバイス（センサー）と本体のセパレートタイプ
汎用的なインパクトデバイスDが付属
特徴
幅広い材質に対応する、標準型インパクトデバイス
材質グループ、スケール（硬さ単位）対応表
| 材質 | インパクトデバイス D | ||||||
|---|---|---|---|---|---|---|---|
| HL | HB | HV | σb | HRC | HRB | HS | |
| 鉄、鋳鉄 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| ねずみ鋳鉄 | ○ | ○ | ○ | ||||
| 球状黒鉛鋳鉄 | ○ | ○ | ○ | ||||
| 鋳造アルミ （アルミニウム） |
○ | ○ | ○ | ||||
| 黄銅 | ○ | ○ | ○ | ○ | |||
| 青銅 | ○ | ○ | ○ | ||||
| 銅 | ○ | ○ | ○ | ||||
| ステンレス | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 鍛鋼 | ○ | ○ | ○ | ||||
| 合金工具鋼 | ○ | ○ | ○ | ○ | |||
大きく見やすいディスプレイ ＆ 暗所での測定も可能なバックライト
暗所でも見やすい明るいバックライト
ダイレクトキー
圧倒的な使いやすさ！ 各設定をダイレクトに設定可能
インパクト方向補正
インパクト方向を設定（↓↙←↖↑）することで、誤差を自動で補正
100グループ保存可能な内部メモリ
保存したデータは付属ソフトウェアでパソコンに転送可能
動画
仕様
| 寸法 | 153×76×37mm |
|---|---|
| 重量 | 280g |
| 測定範囲 | 200〜960HLD ＊測定物により異なります。 |
| インパクトデバイス | Dタイプ |
| 精度 | ±10HLD（HLD＝800） |
| 硬さスケール | HL（リーブ）、HRC（ロックウェルC）、HRB（ロックウェルB）、HV（ビッカース）、HB（ブリネル）、HS（ショア） |
| 材料グループ | 鉄・鋳鉄、ねずみ鋳鉄、球状黒鉛鋳鉄、アルミニウム（鋳造アルミ）、黄銅、青銅、銅、ステンレス |
| 表示項目 | 硬さスケール、測定値、平均値、材質、インパクト方向 |
| メモリ | 100グループ（各グループには最大7件のデータを保存） |
| 出力 | USB、Bluetooth（オプション） |
| 電源 | 単3電池×2本 |
| 動作温度 | −10℃〜50℃ |
| 材質 | インパクトデバイス D | ||||||
|---|---|---|---|---|---|---|---|
| HL | HB | HV | σb | HRC | HRB | HS | |
| 鉄、鋳鉄 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| ねずみ鋳鉄 | ○ | ○ | ○ | ||||
| 球状黒鉛鋳鉄 | ○ | ○ | ○ | ||||
| 鋳造アルミ （アルミニウム） |
○ | ○ | ○ | ||||
| 黄銅 | ○ | ○ | ○ | ○ | |||
| 青銅 | ○ | ○ | ○ | ||||
| 銅 | ○ | ○ | ○ | ||||
| ステンレス | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 鍛鋼 | ○ | ○ | ○ | ||||
| 合金工具鋼 | ○ | ○ | ○ | ○ | |||
| 材質 | 測定範囲 | ||||||
|---|---|---|---|---|---|---|---|
| HL | HB | HV | σb | HRC | HRB | HS | |
| 鉄、鋳鉄 | 300-960 | 80-647 | 80-976 | 774-1710 | 19.8-68.5 | 59.6-99.6 | 26.4-99.5 |
| ねずみ鋳鉄 | 440-650 | 140-334 | 782-2058 | ||||
| 球状黒鉛鋳鉄 | 416-660 | 140-387 | 747-1888 | ||||
| 鋳造アルミ （アルミニウム） |
200-560 | 30-159 | 736-2026 | ||||
| 黄銅 | 200-550 | 40-173 | 781-2045 | 13.5-95.3 | |||
| 青銅 | 300-700 | 60-290 | 1170-2639 | ||||
| 銅 | 200-690 | 45-315 | 740-1725 | ||||
| ステンレス | 300-960 | 80-647 | 83-976 | 850-1947 | 19.8-68.5 | 59.6-99.6 | 26.4-99.5 |
| 鍛鋼 | 400-802 | 142-651 | 742-1845 | ||||
| 合金工具鋼 | 300-960 | 83-976 | 375-788 | 22.6-69 | |||
| 測定物 | 測定物重量 | 最小厚さ | 表面粗さ(推奨) | ||||
|---|---|---|---|---|---|---|---|
| インパクトデバイス | 支持台・グリス | 支持台 | 支持台不要 | 測定物 | 硬化層深さ | ISO | Ra |
| D | 0.05〜2kg | 2.5kg | 5kg以上 | 3mm | 0.8mm | N7 | 2 |
◆支持台・グリス 定盤など重さのある安定した台の上で測定する。台と測定物の間にグリスまたは粘性の高い油を塗布する。
◆支持台 安定した台の上で測定する。
付属品
- 試験片
- USBケーブル
- ソフトウェア
- ブラシ
- 単3電池×2本
- キャリングケース
- 取扱説明書（和文）
- 校正証明書、検査成績書、トレーサビリティー体系図
