PX-7 簡易取扱説明書 |
手順[1]

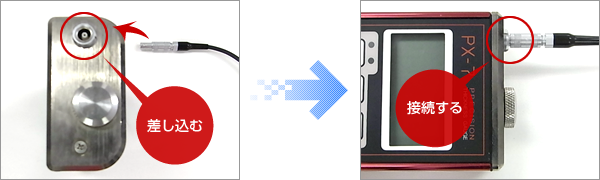

PX-7(上部コネクタ)と探触子(トランスデューサー)をケーブルで接続する。
手順[2]
「ON/OFF」キーを押し電源を入れる。
※何も操作しないでいると、約5分で自動的に電源が切れます。
測定準備(零点調整・音速の校正) ※より正しい測定値を測る為に調整を行ってください。
手順[3]測定モード設定

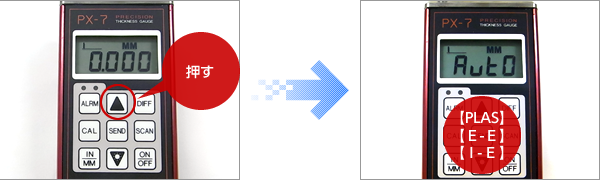

測定物に合わせ、測定モードを設定する。「▲」キーを押す度切り替わる。
【Auto】：通常使用 【PLAS】：プラスチック 【E-E】：薄物やコーティング上 【I-E】：比較的厚いもの
手順[4]音速の校正(キャリブレーション)
※[A][B]いずれかで校正を行ってください。
手順[4-A-1]
測定物と同じ材質で厚さが既知のテストピースを準備する。

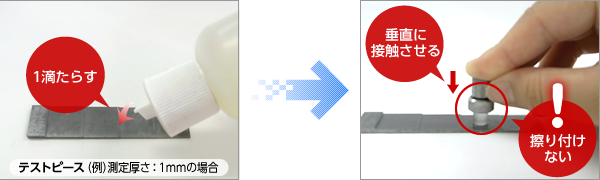

テストピースに接触媒質(カプラント)を少量塗布し、トランスデューサーを接触させる。
手順[4-A-2]

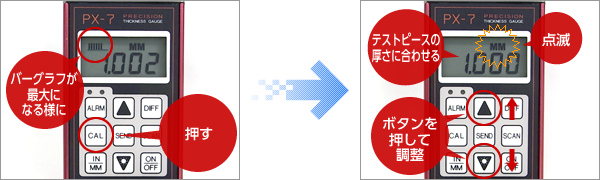

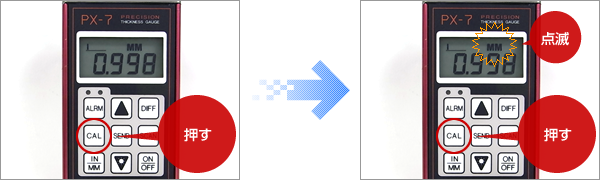

バーグラフが最大になっていることを確認し、「CAL」キーを押す。
「▲▼」キーで(既知の)テストピースの厚さに合わせる。
手順[4-A-3]

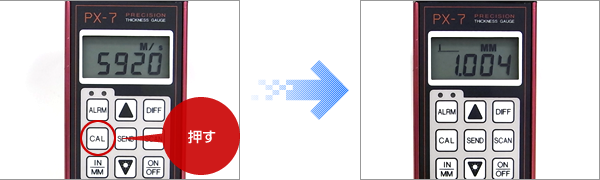

「CAL」キーを押して厚さを確定する。実際の音速が表示される。「CAL」キーを押す。
※[A][B]いずれかで校正を行ってください。
※テストピースが無い場合はこの方法を使用
手順[4-B-1]

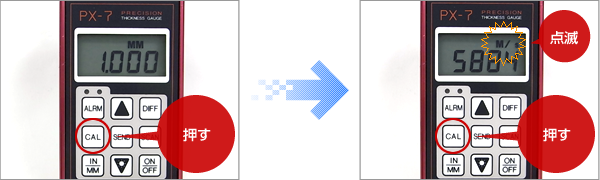

「CAL」キーを押す。厚さが表示される。そのまま「CAL」キーを押す。
(条件により音速画面が直接表示される場合もある。)
手順[4-B-2]

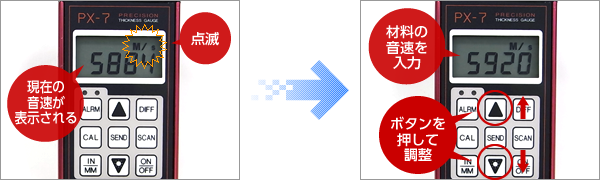

現在の音速が表示される。「▲▼」キーで 材料の音速を直接入力する。
※音速一覧表は 6.音速一覧表 を参照。
手順[4-B-3]
「CAL」キーを押し、確定する。測定画面になる。
手順[5]

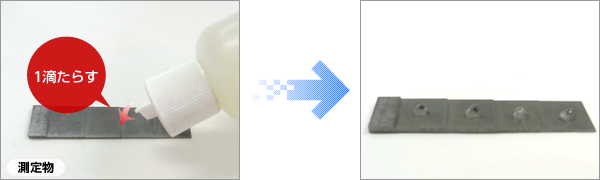

測定物に接触媒質(カプラント)を少量塗布する。
手順[6]

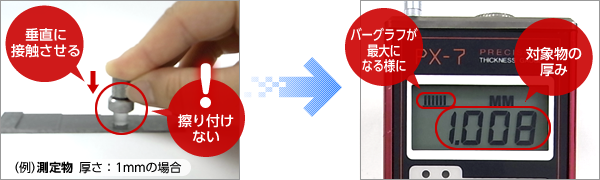

(音速の校正と同様に)バーグラフが最大になる様にトランスデューサーを接触させ、測定を行う。

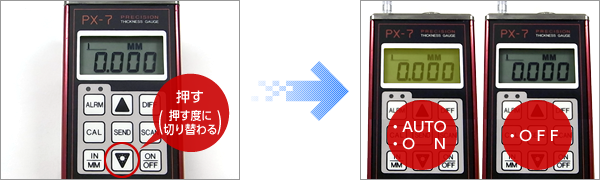

バックライト
バックライトキーを押す度「AUTO/ON/OFF」が切り替わり、LCDディスプレイを明るくできる。
作業環境によってお選びください。
表示単位

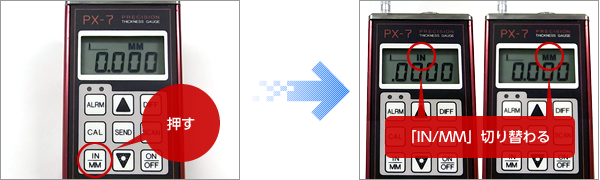

「IN/MM」キーを押す度「IN(インチ)」と「MM(ミリ)」の単位が切り替わる。
アラーム設定
LEDでの警告[1]

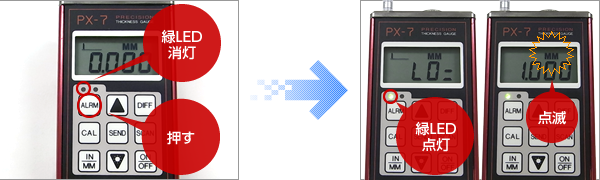

下限値と上限値を設定しその範囲を離脱した場合、LED(赤)で警告。「ALARM」キーを押す。緑LED点灯。
LEDでの警告[2]

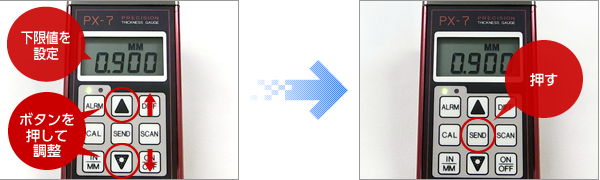

「▲▼」キーで 下限値を設定する。「SEND」キーで確定する。
LEDでの警告[3]

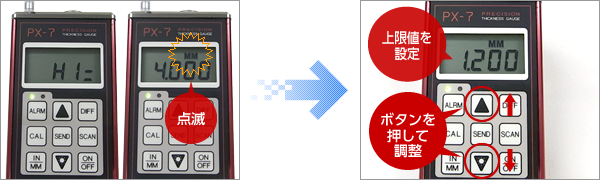

次に「▲▼」キーで上限値を設定する。
LEDでの警告[4]

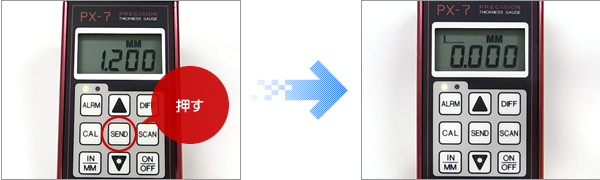

「SEND」キーで確定する。測定画面になる。
LEDでの警告解除

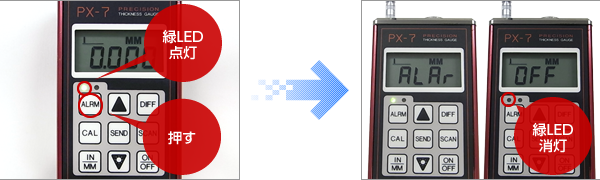

緑のLEDが点灯している状態で「ALRM」キーを押す。 緑LEDが消灯しアラームモードが解除される。
ブザーでの警告

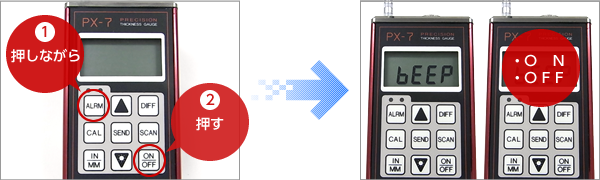

電源OFFの状態で
「ALRM」キーを押しながら
「ON/OFF」キーを押す。
＋を押す度「beep(ブザー)」の「ON/OFF」が切り替わる。
スキャンモード
連続測定を行って最小の厚さのみを表示したい場合は「SCAN」キーを押す。
1秒間に8回更新され、トランスデューサーを離すと最小値が表示される。
差分モード
基準値を設定し、測定値とその基準値との差を表示します。
ON：「DIFF」キーを押し「▲▼」キーで基準となる厚さを入力する。「SEND」キーを押して確定する。
基準値との差が「＋/−」記号と共に表示される。
OFF：「DIFF」キーを押す。「＋/−」記号が消え、差分モードが解除される。
各材質の音速一覧表
| 材質 | 音速 |
|---|---|
| アルミニウム | 6.350 |
| 鋼 | 5,920 |
| ステンレス | 5,664 |
| 鋳物 | 4,572 |
| プレキシガラス | 2,692 |
| ポリ塩化ビニル | 2,388 |
| ポリエステル | 2,337 |
| ポリウレタン | 1,778 |
当ページの内容は、ダコタ・ジャパンの許諾を得て転載しています。
