UM-5
価格 17,500円（税込 19,250円）
商品コード： UM-5
商品情報
リアルタイム波形表示（Aスコープ）の高性能超音波厚さ計
高減衰材測定用の2MHzのプローブも付属
超音波波形を確認しながら測定が可能なため、より信頼性の高い検査が可能です。
また、感度やゲート（閾値）の調整ができるため、従来の超音波厚さ計では測定が難しかった材料も測定が可能です。

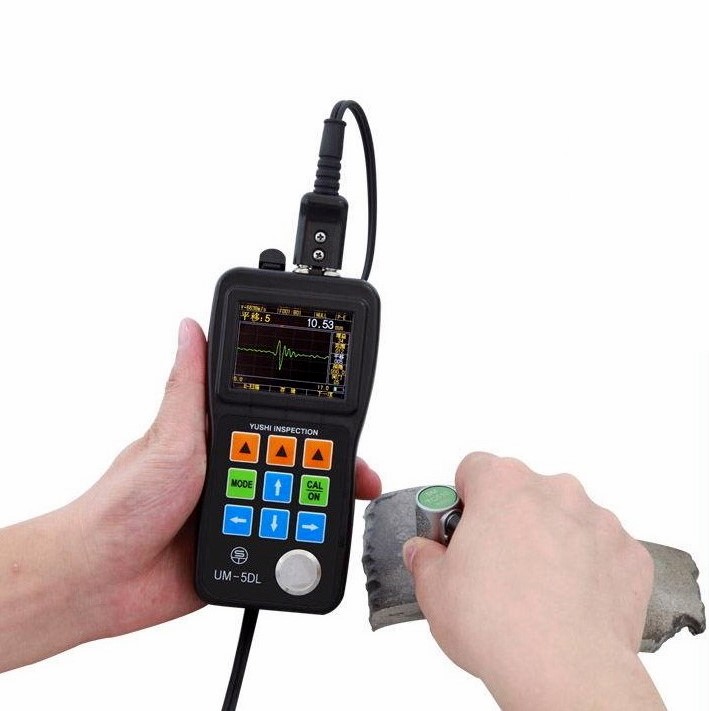

鋳物等の高減衰材料の測定にもお勧めです。
鋳物等の高減衰材料の測定では、2MHzの低周波プローブをご使用ください。
厚さや材質によっては測定できない場合もあります。
※スルーペイントモードは搭載されていません。
特長

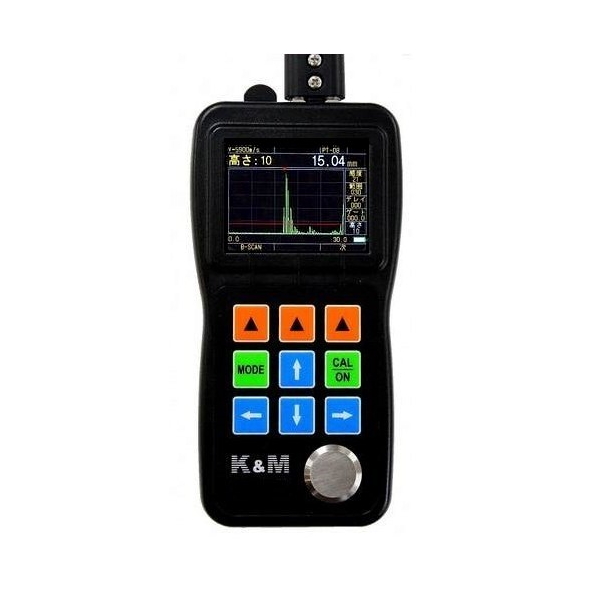

大きく見やすい2.4インチカラー液晶ディスプレイ & 日本語表示
Aスコープ表示（正半波、負半波、RF、全波）とBスコープ表示機能を搭載
感度とゲート（閾値）の調整が可能

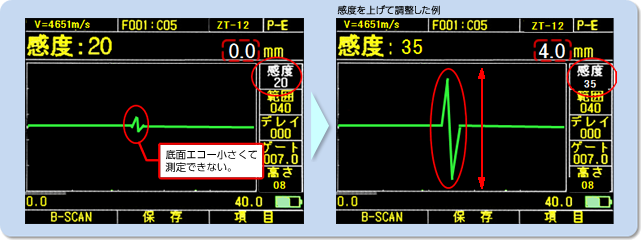

感度調整
鋳物や樹脂などの超音波の減衰が大きい素材では、底面エコーが小さくなり測定できない場合があります。
このような場合、感度を上げて底面エコーを高くすることで、正しい厚さを測定できます。

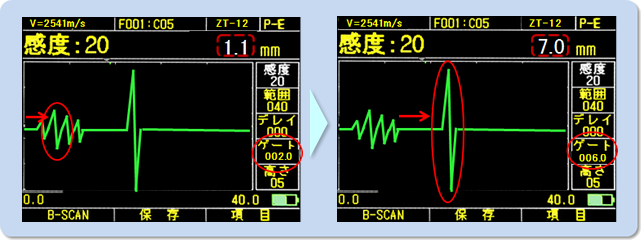

ゲート調整
ノイズが多い素材の場合、ノイズを底面エコーと認識してしまい、誤った厚さを表示する場合があります。
このような場合、ゲートの開始位置をノイズの後ろに変更することでノイズを回避し、正しい底面エコーを検出することができます。
3つの表示モードと切替可能な分解能（0.1mm表示／0.01mm表示）

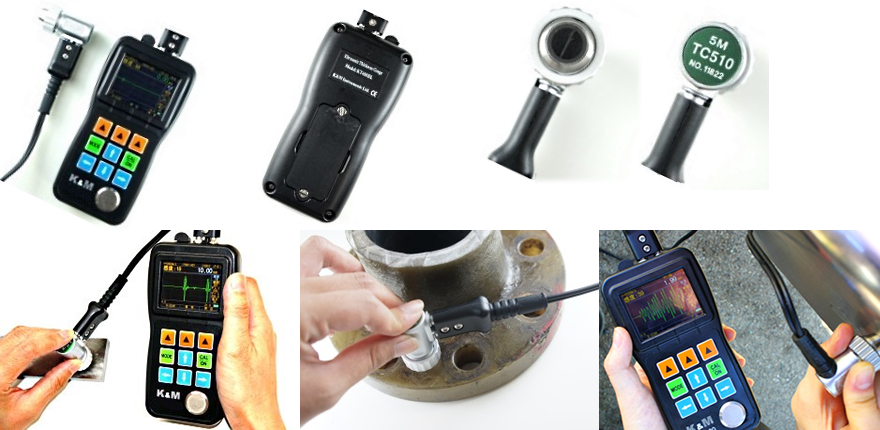

商品画像
仕様
| ディスプレイ | 320×240ピクセル、2.4インチカラー液晶 |
|---|---|
| 測定範囲 | 0.8〜500mm ※測定材料および表面状態、探触子により異なります。 |
| 精度 | 0.8〜25mm：±0.05mm 25〜100mm：±（測定値×0.2%）mm 100〜500mm：±（測定値×0.5%）mm |
| 分解能 | 0.01mm |
| 音速 | 500〜9,999m/s |
| 電源 | 単3電池×2本（アルカリ電池で約36時間動作） |
| 動作温度 | -10℃〜50℃ |
| 寸法 | 153×76×37mm |
| 重量 | 280g |
付属品
- プローブ（5MHz、10mm径）
- プローブ（2MHz、17mm径）
- 試験片（4mm[鋼換算]、本体内蔵）
- カプラント
- 単3電池×2本

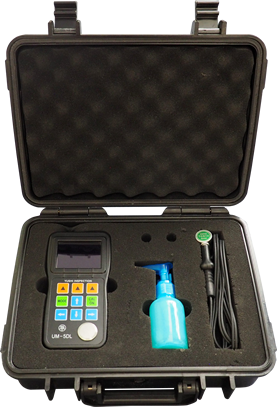

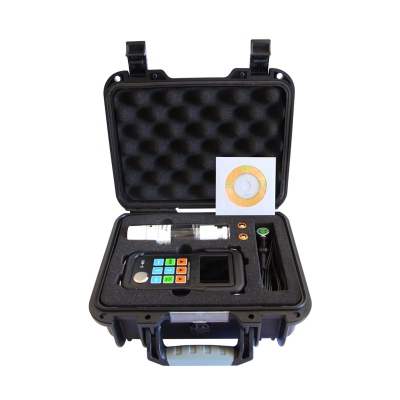

- キャリングケース
- 対比試験片（鋼）
- 取扱説明書（和文）
- 校正証明書、検査成績書、トレーサビリティー体系図
