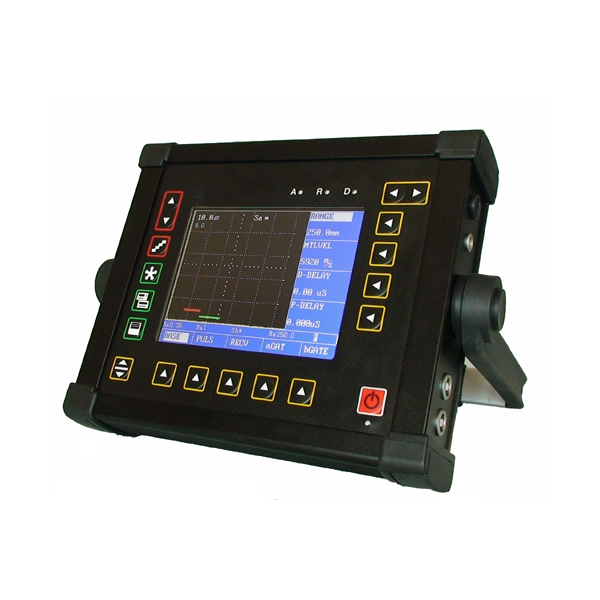

KFD50
価格 41,000円（税込 45,100円）
商品コード： KFD50
商品情報
コストパフォーマンスに優れた高性能超音波探傷器
JIS Z 2352（超音波探傷装置の性能測定方法）準拠の校正書類付属
さらに、探触子（垂直：5C 10 N、斜角：5Z 10×10 A70）も付属
全国鐵構工業協会「建築鉄骨検査技術者（製品・超音波）資格試験」実技試験持込み認定機種
超音波探傷器の常識をくつがえす価格と性能を併せ持つ革命的な超音波探傷器です。
JIS-DAC機能を搭載、JIS Z 3060に準拠した検査が可能です。
MA表示や斜角スキップ点色別表示など便利な機能を多数搭載し、初めて超音波探傷器を使用される方から、プロフェッショナルな方までどなたにも安心してお使いいただけます。
特長
- JIS Z 3060に準拠したJIS DAC機能
- 斜角スキップ点色別表示機能
- 応答速度が速く、視認性に優れたカラーTFT液晶
- 12時間動作の大容量のリチウムイオンバッテリー & 0〜60℃までの広範囲な動作温度
- 携帯性に優れたわずか2kgの軽量設計 ＆ 外部からの衝撃にも安心なソフトケース付

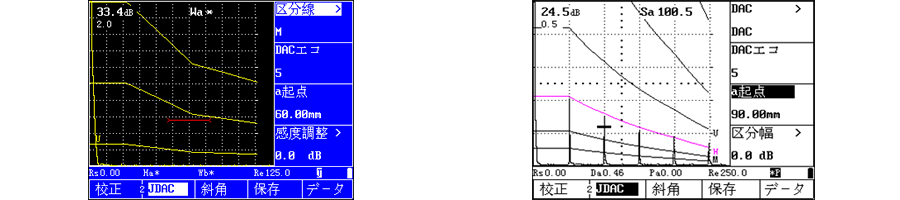

JIS Z 3060に準拠したJIS DAC機能

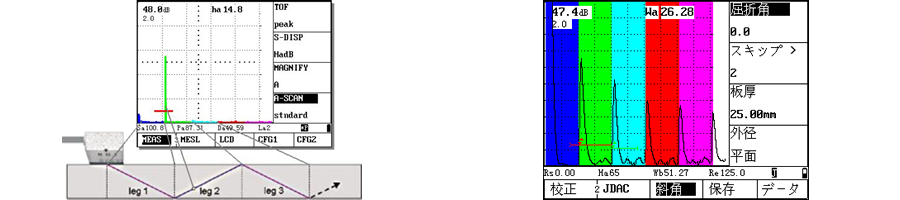

斜角スキップ点識別表示機能

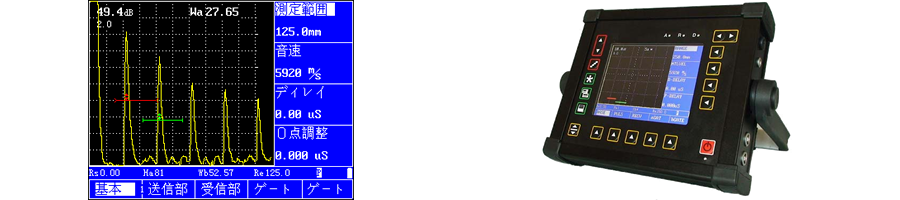

応答速度が速く、視認性に優れたカラーTFT液晶

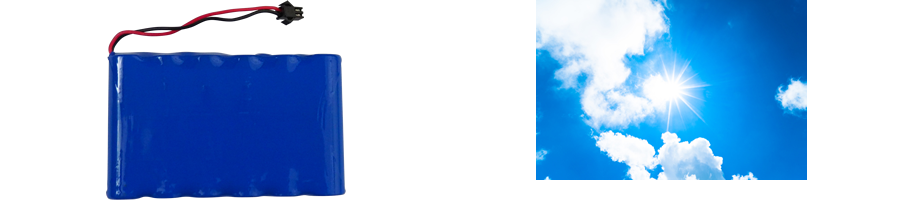

12時間動作の大容量のリチウムイオンバッテリー & 0〜60℃までの広範囲な動作温度
真夏でも安心して使用できる0〜60℃の広範囲な動作温度

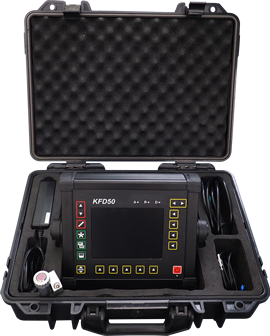

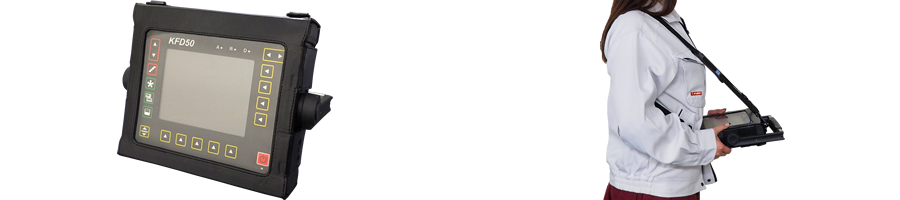

携帯性に優れたわずか2kgの軽量設計 ＆ 外部からの衝撃にも安心なソフトケース付き
操作方法
仕様
| 一般仕様 | |
|---|---|
| 寸法 | 260（W）×90（H）×55（D）mm |
| 重量 | 約2kg バッテリー含む |
| 電源 | AC100〜240VAC 50/60Hz |
| バッテリー | リチウムイオンバッテリー（12時間動作） |
| 言語 | 日本語、英語 |
| 探触子コネクター | LEMO（大） |
| 動作温度 | 0〜60℃ |
| 表示分解能 | 320（W）×240（H）ピクセル |
| 液晶表示 | カラーTFT液晶 |
| パルサー | |
|---|---|
| 送信出力（スパイクパルス） | 低（70V）、高（500V） |
| パルス繰り返し周波数 | 15〜1000Hz （10ステップ） |
| ダンピング | 50 ohms（Low）、500 ohms（High） |
| レシーバ | |
|---|---|
| 感度 | 0.0〜110.0 dB |
| 波形表示 | 全波・正半波・負半波・RF |
| 帯域幅 | 0.2〜1MHz、0.5〜4MHz、2〜20MHz |
| リジェクション | 0〜90％ |
| 測定 | |
|---|---|
| 測定範囲 | 0.5〜13,500mm |
| 音速範囲 | 1,000〜15,000 m/s |
| プローブディレイ | 0〜200 μs |
| 表示ディレイ | -5〜1,000 μs |
| 測定単位 | mm/inch |
| 探傷モード | 一探・二探・透過法 |
| ビーム路程 | フランク、Jフランク、ピーク |
| ゲート | 独立2ゲート |
| その他 | |
|---|---|
| 機能 | JIS-DAC／DAC、TCG、曲面補正、Auto CAL、アラーム、MA表示、波形比較、拡大表示等 |
| 通信 | RS-232／USB |
| データメモリ | 900件 |
付属品
- 探触子（ 垂直探触子：5C 10 N、斜角探触子：5Z 10×10 A70）
- プローブケーブル
- リチウムイオンバッテリー
- ACアダプター
- ソフトケース
- キャリングケース
- 取扱説明書（和文）
- 校正書類（JIS Z 2352 超音波探傷装置の性能測定方法）
