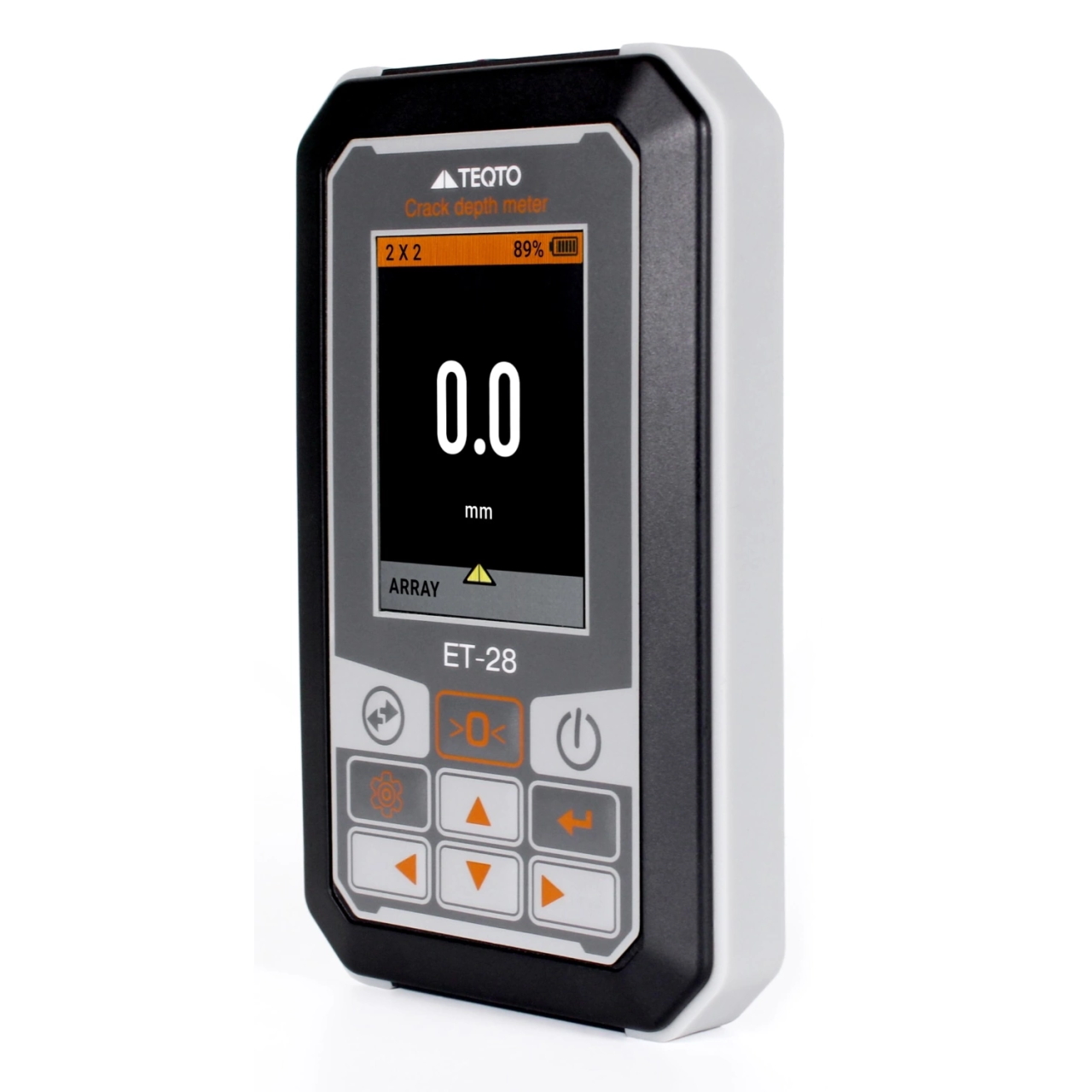

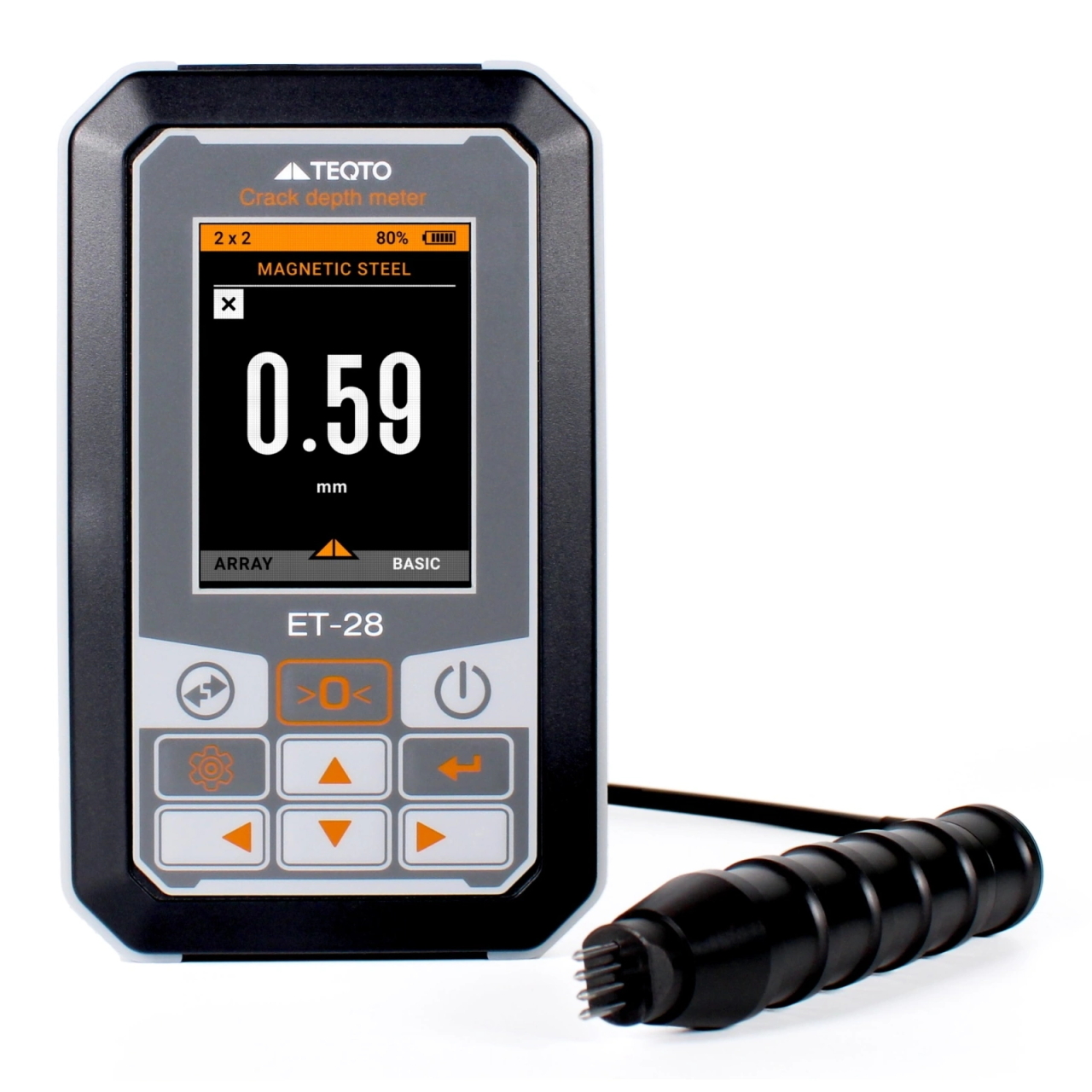

亀裂深度計 ET-28

亀裂深度計 ET-28

価格 100,000円(税込 110,000円)
商品コード: ET-28
カートに追加しました。
お買い物を続ける カートへ進む
数量 

商品情報

金属のクラック(割れ)の深さを簡単・正確に測定
渦流探傷や磁粉探傷、浸透探傷試験で検出した割れの深さ測定に最適

金属に発生したクラック(割れ)の深さを簡単に測定できる亀裂深度計です。磁性・非磁性金属ともに測定が可能で、鉄・ステンレス・アルミ等、様々な金属に使用できます。

シャフトやロール、ロッド、金型、機械部品に発生した割れの深さ測定に適しており、溶接部の割れも測定できます。目視で発見した割れだけでなく、渦流探傷や磁粉探傷、浸透探傷試験で検出したクラックの深さ評価にも最適です。

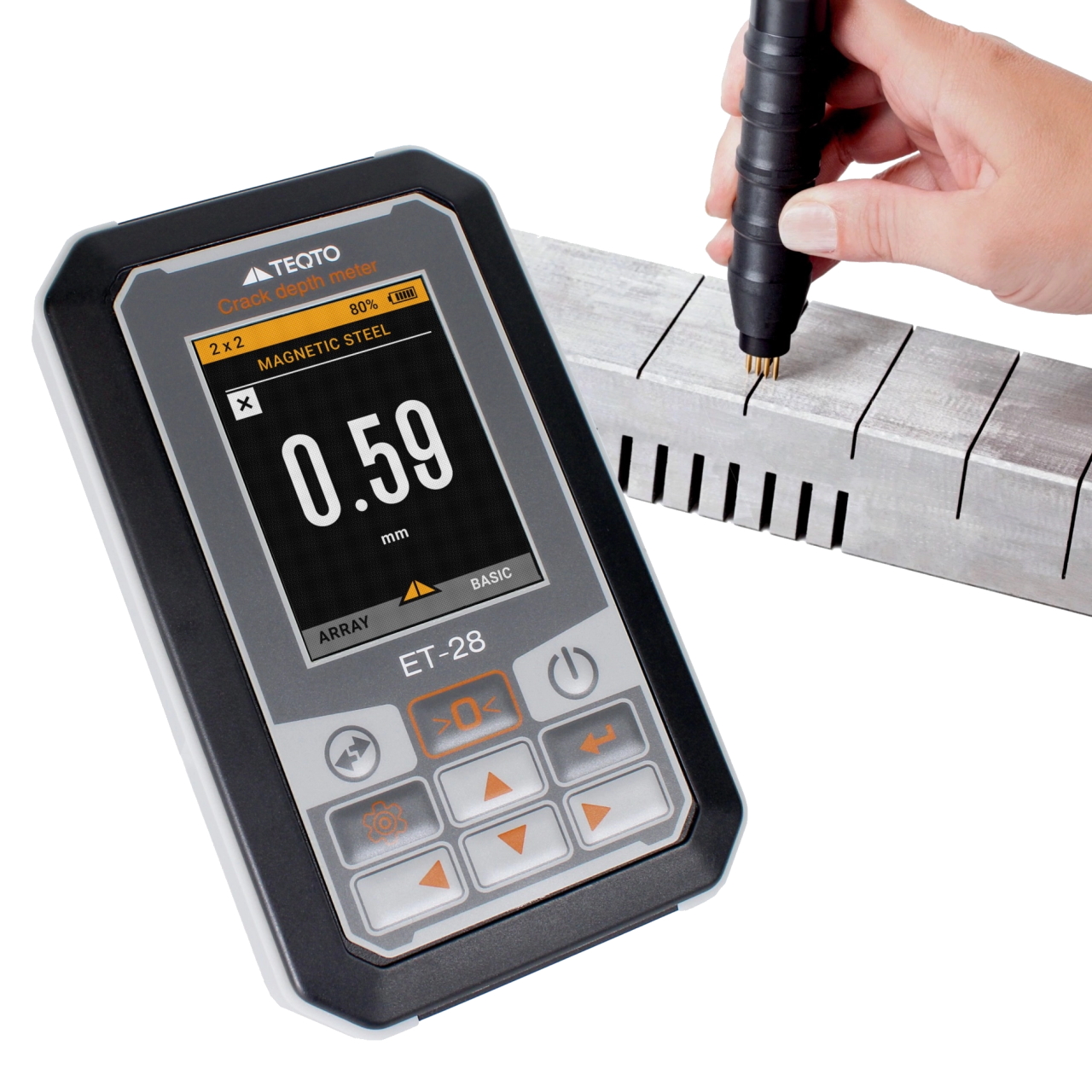

クラックをまたいでプローブを接触させるだけで亀裂深さが瞬時に表示されるため、初心者でもすぐに使用できます。製造現場や屋外での保守点検、実験室での使用まで、幅広い用途に対応します。

特長

  • 0~100mmの広い測定範囲、0.01mmの高分解能
  • 鉄・ステンレス・アルミなどの様々な金属に対応
  • シンプルな操作、健全部で調整してすぐに測定
  • プローブを押し当てるだけで、亀裂深さを瞬時に測定
  • 最大8点の校正機能

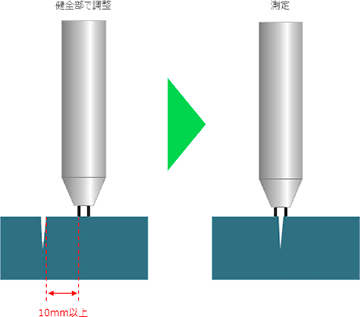

シンプルな操作、健全部で調整してすぐに測定

シンプルな操作

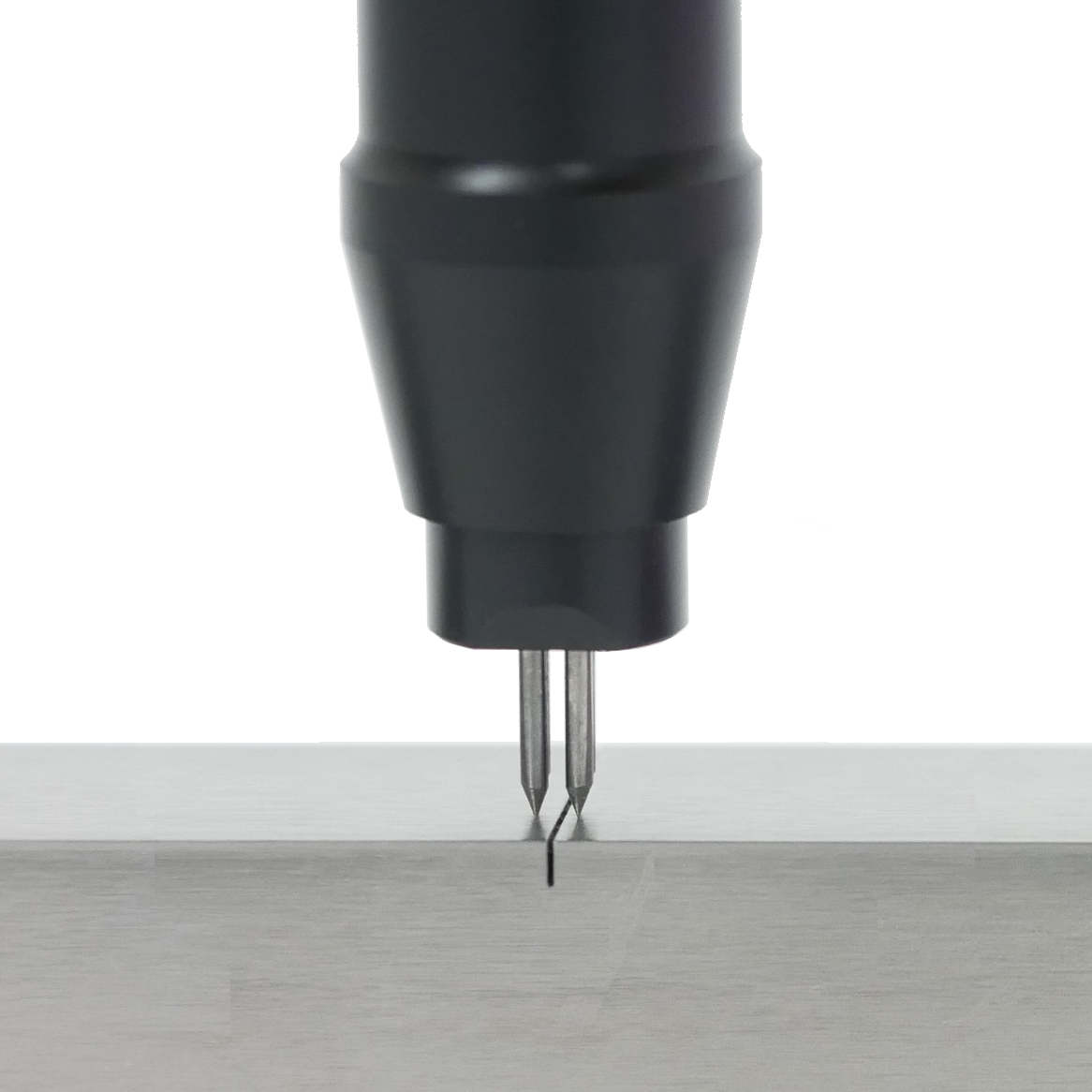

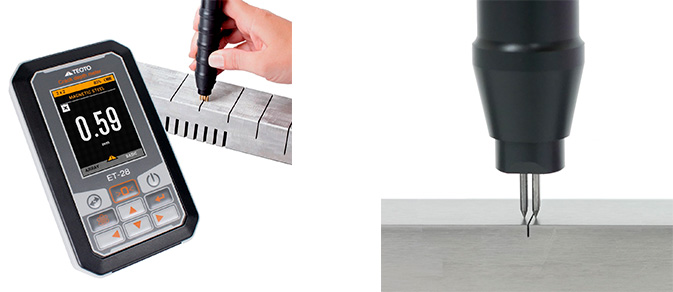

プローブを押し当てるだけで、亀裂深さを瞬時に測定

亀裂深さを瞬時に測定

用途

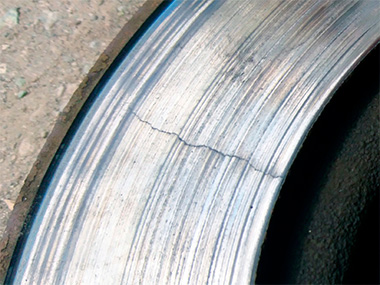

  • シャフトやロール、ロッド、金型、機械部品に発生した割れの深さ測定
  • 渦流探傷や磁粉探傷、浸透探傷試験で検出した割れの深さ評価
用途

仕様

仕様
測定範囲 0 - 100mm *材料により異なる
分解能 鉄、ステンレス
アルミ
10mm未満 : 0.01mm、10mm以上 : 0.1mm
0.1mm
測定精度 “2×2”プローブ(付属) 0.5 - 20mm:±(表示値の10%+0.2mm)
*0~0.5mm、20~100mmの測定値はおおよその値で目安
材料プリセット 鉄、ステンレス、アルミ
校正点数 最大8点
寸法 145 × 90 × 25mm
重量 約230g
電源 内蔵バッテリー
動作温度範囲 -5 ~ 40℃
測定可能なクラックの条件
深さ 0 - 100mm
“2×2”プローブ(付属) 最大1.5mm
長さ 亀裂深さの5倍、ただし最低3mm以上必要
表面粗さ(推奨) 40Rz(10Ra)未満

付属品

  • “2×2”プローブ
  • 試験片(動作確認用) 鉄、ステンレス
  • バッテリーチャージャー
  • キャリングケース
  • 取扱説明書(和文)
